邏輯分析儀

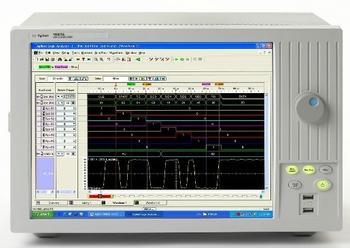

設備型號：Agilent 16802A

購置年月：2011年11月

設備簡介：

Agilent 16802A邏輯分析儀帶有觸摸屏的15英寸（38.1 cm）彩色顯示器，68通道便攜式邏輯分析儀，具有高達32 M采集存儲器深度，相當于帶有內置碼型發生器的型號16822A，綜合的單端信號支持，閾值調整范圍從-5 V至5 V（以10 mV為增量）。

應用范圍：

便攜式邏輯分析儀提供邏輯分析、碼型生成、應用軟件和創新探測等功能的強大組合。

技術參數：

1. 定時分析（異步采樣）

·4 GHz（250 ps）定時縮放，64 K存儲器深度

·使用深存儲器可進行1 GHz / 500 MHz（半通道/全通道）傳統定時

·500 MHz轉換定時

2. 狀態分析（同步采樣）

·狀態時鐘速率高達450 MHz

·數據速率高達500 Mb/s

·自動設置閾值/樣本位置，實現在高速總線上的精確測量

·同時監測所有通道上的眼圖，快速發現故障信號
